Пирометры для алюминиевой промышленности
Системы высокоточного бесконтактного измерения температуры для алюминиевой промышленности
Пирометры для измерения температуры при производстве листового алюминия
Пирометры LAND AST (Aluminium Strip Ther-mometer) - пирометры отношения(или двухспектральные)предназначены для измерения температуры листового алюминия и разработаны специально для линий горячей прокатки алюминия. Коэффициент излучения блестящей алюминиевой ленты во многом зависит от состава компонентов сплава, температуры и вида обработки поверхности. Поэтому точное измерение температуры такой ленты бесконтактным способом, как правило, затруднено. Но специальные пирометры серии AST позволяют решить эту проблему, автоматически определяя коэффициент излучения алюминиевой ленты и внося соответствующую поправку на результат изме-рений температуры. Так же, для увеличения точности измерения температуры разработан специальный термопарный зонд и программное обеспечение, которое автоматически оптимизирует процесс измерения.
Плюсы использования:
- Уменьшение затрат на отжиг
- Уменьшение затрат на обработку
- Обнаружение возможных проблем на прокатном стане, то есть уменьшение количество охладителя.
- Улучшение управления технологическим процессом
- Точное и надежное измерение температуры
- Улучшенная точность за счет измерения как на отдельной так и на двойной длине волн
Возможности системы:
- Автоматическая поправка на коэффициент излучения при измерениях температуры состава с различными составами компонентов
- Повышение точности измерения температуры за счет использования специального контактного термометра
- Программное обеспечение для автоматической оптимизации системы
- Сверхнадёжный пирометр обеспечивает измерение температуры без дрейфа в течении долгих лет
- Специальный блок-процессор LMG AR управляет процессом измерения и служит для индикации температуры. Имеет аналоговый выход 0-20 или 4 - 20 mA , а также цифровые выходы для записи данных и управлением прокатным станом. Опционально: карта математических операций, которая позволяет сравнивать показания между термометрами. Результат может быть использован для управления и контроля процессами в автоматизированной системе управления заводом.
- Поддержка подключения по RS 232( Com ) и RS 485

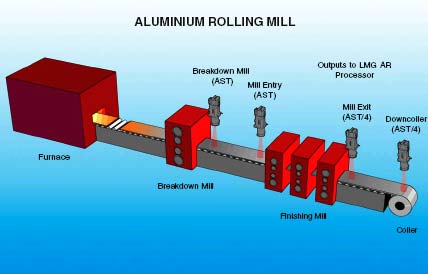

Применение:
- Измерение температуры до и после чистового прокатного стана ( Finishing Mill)
- Измерение температуры после прокатного стана ( Breakdown Mill)
- Измерение температуры на подпольной моталке( Downcoiler)
Технические характеристики системы
Тип пирометра |
AST |
Диапазон измеряемых температур:
AST
AST /4 |
300 - 550°C
250 - 400°C(После прокатного стана) |
Время отклика: |
1 сек. |
Размер измеряемого пятна: |
Пятно размером 98 мм на расстоянии 2 м |
Индикация по температуре: |
2 °C |
Абсолютная погрешность: |
± 10 °C при использовании, после оптимизации |
Токовый выход: |
0-20 или 4-20 мА |
Индикация коэффициента излучения: |
от 0.00 до 1.00 |
Сигнальное реле: |
Максимально допустимая мощность включения или выключения контактов – 50 V . |
Исполнение корпуса термометра: |
IP65 |
Вибрация: |
3 G по любой оси, 10 - 300 Hz |
Питание для процессора: |
110 - 120V or 220 to 240V a.c., 48 to 62Hz, 35VA ( макс . При использовании 4 термометров. |
Предел температуры окружающей среды
Пирометр:
Блок-Процессор: |
5 - 45° C (Может быть увеличено при использовании системы обдува линзы и охлаждения)
5 - 50°C |
Вес:
Пирометр:
Блок-Процессор: |
0.8 кг
3.6 кг |
Габаритные и монтажные размеры: |
В дополнительной документации |
Термопарный зонд для оптимизации точности измерений
Пирометры для измерения температуры при производстве штампованного профиля

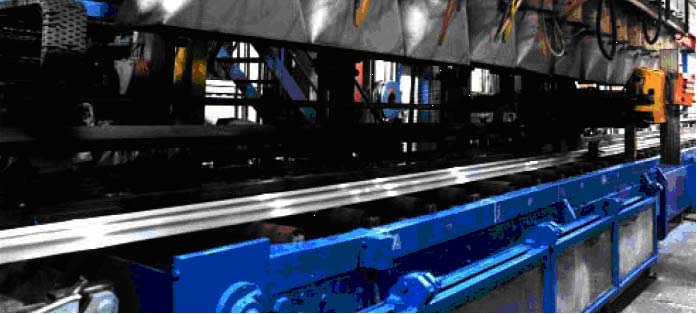

Стандартная система воздушной закалки при производстве штампованного алюминия
Land Instruments International – мировой лидер по поставкам приборов для бесконтактного измерения температуры для алюминиевой промышленности.
Увеличение качества продукции и прибыли благодаря усовершенствованию процесса штамповки. Эффективность штамповки может быть повышена, благодаря высокоточным измерениям температуры. Пирометры рекомендуется устанавливать в следующих метах:
- Измерение температуры предварительно подогретого штампа перед прессованием.
- Измерение температуры в альцованной заготовки, перед подачей ее на пресс
- Измерение температуры профиля, выходящего из под пресса
- Измерение температуры профиля после отжига
Возможности системы:
- Высокоточные измерения температуры на этапе заготовки профиля, прессовании и охлаждении при закалке
- Вид сплава и его обработка не влияет на точность измерений
- Прочный и надежный корпус
- Система подходит для любых типов сплавов
- Возможность индикации ухудшения качества обработки поверхности (увеличение коэффициента излучения)
Преимущества:
- Уменьшение износа штампа
- Улучшение коэффициента полезного действия при штамповке
- Увеличение производительности
- Улучшение контроля качества продукции
- Возможность создавать отчеты, на основе сохраненных данных
Производители штампованного алюминия выбирают фирму Land .
Более 300 таких систем Land установлено по всему миру
Идеальное решение, благодаря гибкой системы настройки
Термометр Aluminium Billet Thermometer ( ABT ) обеспечивает непрерывное и очень точное измерение температуры вальцованной Заготовки после нагревателя, перед подачей ее на пресс.
Термометр Aluminium Die Thermometer (ADT) предназначен для и з мерения температуры предварительно нагретой матрицы перед прессованием.
Термометр Aluminium Extrusion Thermometer (AET) обеспечивает точное и непрерывное и змерение температуры профиля, выходящего из под пресса
Термометр Aluminium Quench Thermometer ( AQT ) создан по технологии AET и предназначен для измерение температуры профиля после отжига

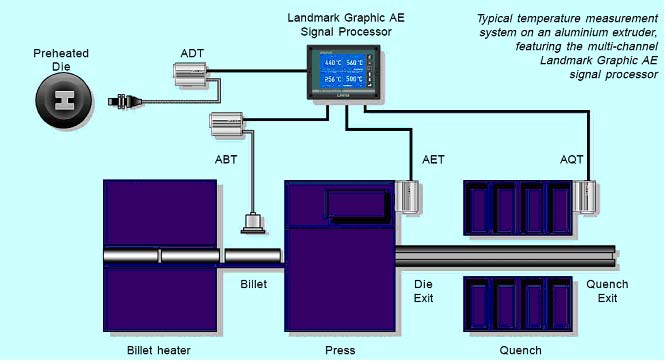

Измерительная схема
|
